秋霞在线视频,狼友免费精品视频,懂色A精品一区二区三区,中文字幕一区到六区变态另类

       (3) 熱過應力失效

　　溫度一直是影響LED光學性質的重要因素，而在研究LED失效模式的時候，國內外學者考慮到將工作環境溫度作為加速應力，來進行LED加速壽命實驗[8,9]。這是因為在LED系統熱阻不變的前提下，封裝引腳焊接點的溫度升高，則結溫也會隨之升高，從而導致LED提前失效。

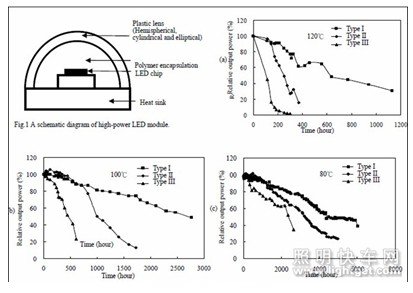

　　圖1高功率LED的模型結構圖以及在工作環境溫度分別為(a)120℃、(b)100℃和(c)80℃下輻射功率和加速時間的關系圖

　　Hsu等人對不同廠商所提供的LED樣品進行加速壽命實驗，該實驗將LED樣品分別置于80、100、120℃下，使用3.2V電壓驅動，并且規定當樣品的光功率下降到起始值的50%時，即判定為失效。圖1實驗結果表明：高功率LED的壽命隨著加速壽命實驗溫度的升高以及加速時間的增加而減小。在加速壽命實驗中，LED結溫升高會使得環氧樹脂材料發生異變，從而增加了系統的熱阻，使得芯片與封裝之間的受熱表面發生退化，最終導致封裝失效[9]。

　　(4) 電過應力失效

　　LED若在過電流的情況下使用(EOS)或者靜電沖擊損傷(ESD)了芯片，都會造成芯片開路，形成電過應力失效。例如，GaN是寬禁帶材料.電阻率較高。如果使用該類芯片，在生產過程中因靜電產生的感生電荷不易消失，當其累積到相當的程度時，可以產生很高的靜電電壓，這一電壓一旦超過材料的承受能力，就會發生擊穿現象并放電，使得器件失效。

       二、改善措施

　　通過對以上所介紹的LED主要失效模式的分析，可以從中獲悉改善LED在實際使用壽命的技術方法。

　　(1) 散熱技術

　　散熱技術一直是影響LED應用的重要環節，如果LED器件不能夠及時散熱，就會導致芯片的結溫嚴重升高，繼而發光效率急劇下降，可靠性(如壽命、色移等)將變壞;于此同時，高溫高熱將使LED封裝結構內部產生機械應力，可能進一步引發一系列的可靠性問題[5]。因此，在制造工藝上，可以選擇導熱性好的底座，并且使得LED的散熱面積盡可能的大，從而增加器件的散熱性能。

　　(2) 防靜電技術

　　在第2.4節中已經提到，以GaN作為芯片的LED，在使用中存在的一個很大問題就是靜電效應，如果不處理好這一問題，就會嚴重影響到器件的壽命。因此，在LED設計時，要充分考慮到防靜電的設計，以避免器件因為高靜電電壓造成擊穿等失效現象。#p#分頁標題#e#

　　(3) 封裝技術

　　封裝所用的環氧樹脂材料，會因為光照以及溫升而引起其光透過率的劣化，在使用中則表現為原本透明的環氧樹脂材料發生褐變，影響器件原本的光譜功率分布。因此，在進行LED封裝的時候，我們要嚴格控制固化的溫度，避免在進行封裝的時候，就已經造成了環氧樹脂的提前老化。

　　另一方面，為了防止器件發生腐蝕現象，在選擇透明性好的封裝材料的同時，要注意注塑過程中，盡量排干凈材料內部的氣泡，以減小水氣的殘留量，降低器件發生腐蝕的幾率。

　　(4) 優化制造工藝

　　LED制造過程中需要合適的鍵合條件，若鍵合過大將會壓傷芯片，反之則會造成器件的鍵合強度不足，使得器件容易脫松。因此，在保證器件鍵合強度的同時，需要盡量降低鍵合工藝對芯片造成的損傷，以達到優化鍵合工藝的目的。

　　在進行芯片的粘接時，要求控制溫度和時間在合適的范圍之內，使得焊料達到致密，無空洞，殘余應力小等工藝要求。

　　(5) 合理篩選

　　在LED出廠前，可以增加一道篩選工藝，就是對其中的一些樣品進行合理的老化和篩選試驗，剔除一些可能發生提前失效的器件，以降低LED在實際使用中的提前失效現象。

　　結論

　　綜上所述，盡管LED具有很高的理論壽命，但是在實際使用過程中，受芯片、封裝、應力等因素的影響，使用時間遠遠不能達到所預期的理論值。為了確實提高LED的壽命，無論是在制造工藝上，還是在應用層面上，都需要更進一步的研究、探索和實踐。隨著LED技術的不斷發展，必定還會有新的問題不斷浮現。但是只要能夠掌握LED失效的根本原因，就能在實踐中確實改善LED器件的性能，將這種新型光源推廣到應用領域的前端，更好地服務于生產和生活。
